          CONSTRUCTION  DUN AMPLIFICATEUR VHF 144 MHZ A BASE D'UN  TRANSISTOR MRFE6VP61K25H

                    Début construction: juin 2014


Début 2015: étude du module de commande.





                       Le

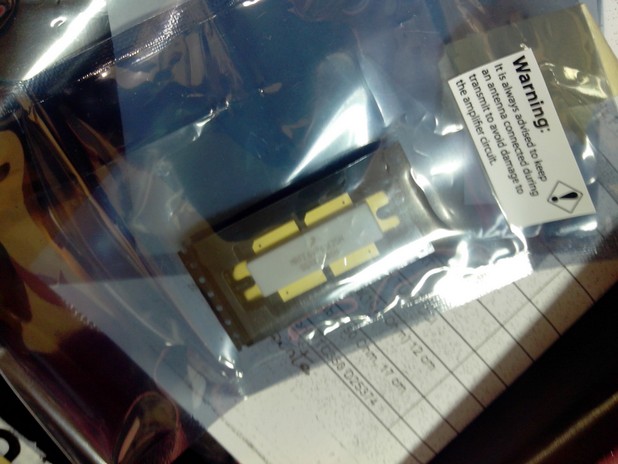

Transistor MRFE6VP61K25H dans son emballage. Mef!

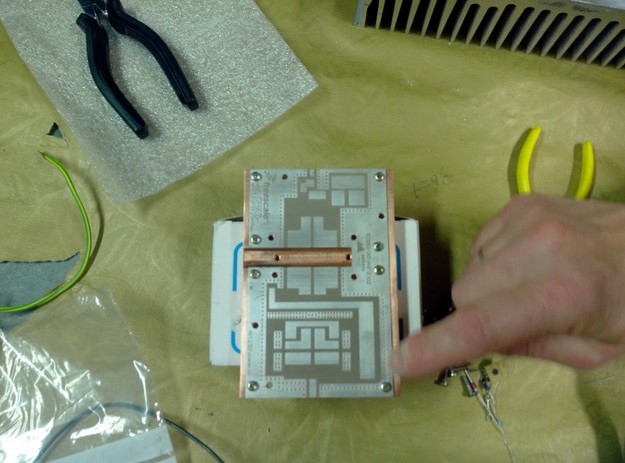

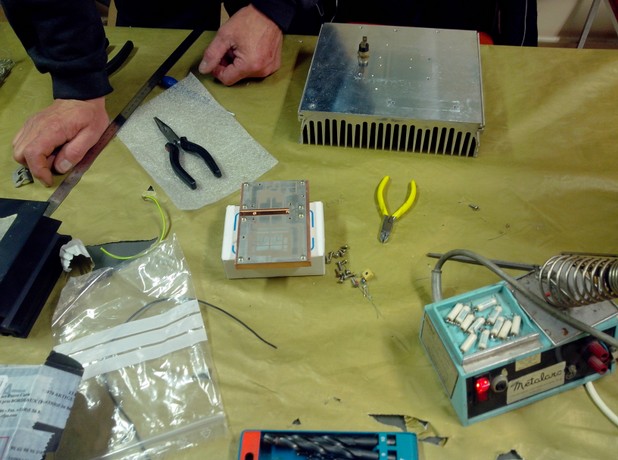

                      Positionnement du circuit imprimé sur le radiateur préalablement préparé par un OM bricoleur.

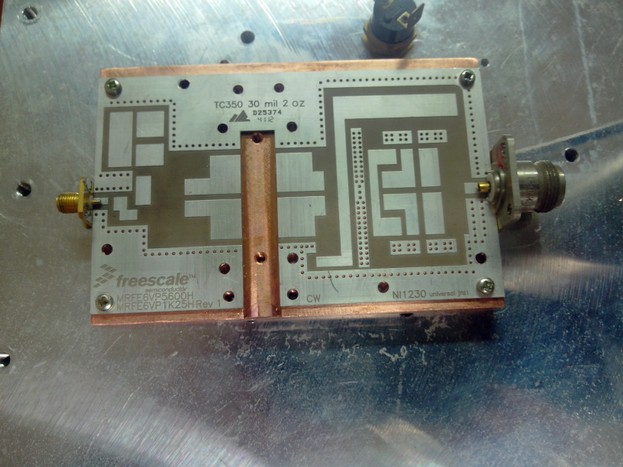

                       Mise en place des vis. Dans un premier temps, nous avons décider de ne pas souder sur le radiateur le CI.







                          Fixation des prises .






                             F1IOY et F5PXK  filmés  par F4CPE présentent leur avancée.

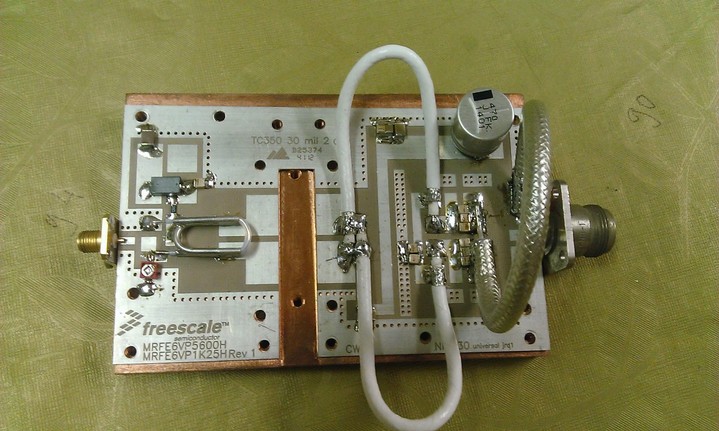

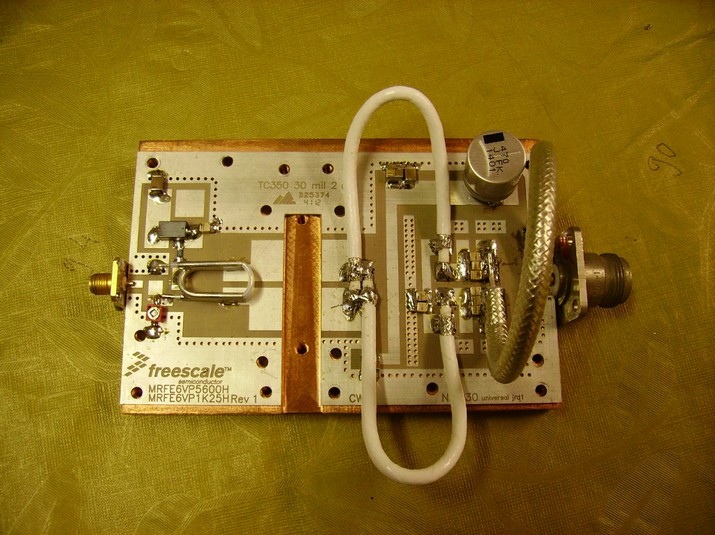

                             Les composants sont installés. Bravo aux techniciens. Vivement le retour  des composants des années 80!!
                            Un  merci  aussi à la loupe et au fer à souder de compétition.






                               Ce n'est qu'un début. Suite au prochain numéro
